按摩器電源適配器安全性能檢測和分析

近些年，按摩器用電源適配器產品的市場需求持續增長。如今，各大互聯網電商及家電連鎖商場的小家電柜臺有非常多按摩器產品品牌，價格差別非常大，從不到百元至上千元產品均存在。因?yàn)槲覈磳茨ζ骶弋a(chǎn)品列入CCC3C認證標準，市場監管力度也相對欠缺，且家用電器類產品用電源適配器也未列入CCC3C認證標準，如今市面上僅有比重很低的家用電器類產品用電源適配器有取得CQC非強制性認證標志，價格相對偏貴。按摩器具生產廠家為了降低成本，絕大多數采購的電源適配器都未通過3C認證。所以，電源適配器標準合格性有待于考證。
在本文中，將根據GB4706.1-2005、GB4706.18-2014、GB1002-2008標準對從互聯網營銷渠道采購的按摩器用電源適配器產品進行檢驗，并對其不達標項進行簡單的比較和分析。
1檢驗項目和方法
通過對按摩器用電源適配器存在安全隱患初步分析，并參考相關國際、國內標準，通過專家論證，認為按摩器用電源適配器可能造成的事故和危險為觸電、失火。挑選采用GB4706.1-2005《家用和類似用途電器的安全第1部分：通用要求》、GB4706.18-2014《家用和類似用途電器的安全電池充電器的特殊要求》標準中的標志、對觸及帶電部件的防護、泄漏電流和電氣強度（潮濕試驗）、機械強度（GB4706.18中條款21.101）、變壓器和相關電路的過載保護(輸出端子短路)、結構（GB4706.1中條款22.42）、爬電距離和電氣間隙；和GB1002-2008《家用和類似用途單相插頭插座型式、基本參數和尺寸》標準中插頭的型式、基本參數和尺寸等項目進行檢測。此次監測方案確定從互聯網銷售平臺采購10組（每組3臺）的按摩器，并且用其配套的電源適配器產品進行檢驗。按每組按摩器的1#樣品進行全項試驗，其它2#、3#樣品只進行機械強度（GB4706.18中條款21.101）項目的試驗。
2檢驗結果及主要不達標情況
經檢驗，此次檢驗產品共10組，僅有第7組產品檢測項目全部合格，其它9組均有不同程度的不合格項，合格率為10.0%。不合格情況結果下文。
2.1 標志
此項目的合格率為60.0%，有4組的樣品不符合標準的規定。不符合情況如下。
（1）第1組樣品標牌上無生產廠家名或責任承銷商的名字、商標或識別標志。
（2）第4組樣品標牌上無額定輸入功率(W或kW)或額定電流(A)；無生產廠家名或責任承銷商的名字、商標或識別標志；無器具型號、規格。
（3）第8組樣品標牌上無額定輸入功率(W或kW)或額定電流(A)。
（4）第9組樣品標牌上無生產廠家名或責任承銷商的名字、商標或識別標志。
2.2泄漏電流和電氣強度
此項目的合格率為90.0%。第4組樣品電氣強度不符合標準的規定。不符合情況是：跨接在隔離變壓器初、次極電路兩端的保護阻抗只使用一個耐壓1000V的瓷片電容，而加強絕緣的電氣強度試驗規定為3000V。
2.3結構（GB4706.18中條款22.42）
此項目的合格率為20.0%。第7組和第10組樣品符合標準的規定，其余組別的樣品不符合標準的規定。不符合情況是：跨接在隔離變壓器初、次極電路兩端的保護阻抗只使用一個單獨的元件（Y電容）。
在電源適配器的隔離變壓器初級和次級上加電容是為了給次級的共模電流提供一個回路到初級，降低共模電流對輸出的影響，所以這個電容稱為Y電容。它們分別串連在高壓地和低壓地中間，選用兩個Y電容串聯，為了達到標準規定，保護阻抗應至少由二個單獨的元件構成，這些的阻抗在器具的壽命期間內不可能有明顯的改變。如果這些元件中的任何一個出現短路或開路[1]，則可能造成對觸及帶電部件的防護的不符合，對于使用者的危害主要是觸電危險。一般選用高壓陶瓷電容作為Y電容，容量根據實際情況給出，一般不宜過小，過小達不到效果，過大也不行，過大會造成漏電流的增加，一般取102～103左右。
2.4爬電距離和電氣間隙

此項目的合格率為20.0%，有8組的樣品不符合標準的規定。不符合情況詳見表2，主要原因?yàn)樽儔浩鲀?nèi)部初次級繞組和輸入電路L/N與輸出電路SELV的爬電距離電氣間隙不符合要求。爬電距離電氣間隙不符合情況如下：(1)爬電距離不符合項：第1組樣品輸入電路L/N-輸出電路SELV和隔離變壓器繞組初級-次級；第2組樣品輸入電路L/N-輸出電路SELV和隔離變壓器繞組初級-次級；第 4 組樣品輸入電路 L-N、輸入電路 L/N- 輸出電路 SELV 和隔離變壓器繞組初級 - 次級；第 5 組樣品輸入電路 L/N- 輸出電路 SELV 和隔離變壓器繞組初級 - 次級；第 6 組樣品隔離變壓器繞組初級 -次級；第 8 組樣品隔離變壓器繞組初級 - 次級；輸入電路 L/N 與輸出電路 SELV; 隔離變壓器繞組初級 - 次級；第 10 組樣品隔離變壓器繞組初級 - 次級。(2) 電氣間隙不符合項 ：第1 組樣品隔離變壓器繞組初級 -- 次級；第 2 組樣品隔離變壓器繞組初級 - 次級；第 4 組樣品隔離變壓器繞組初級 - 次級；第 5 組樣品輸入電路 L/N- 輸出電路 SELV 和隔離變壓器繞組初級 - 次級；第 6 組樣品輸入電路 L-N 和隔離變壓器繞組初級 - 次級；第 8 組樣品隔離變壓器繞組初級 - 次級；第 9 組樣品隔離變壓器繞組初級 - 次級；第 10 組樣品隔離變壓器繞組初級 - 次級。

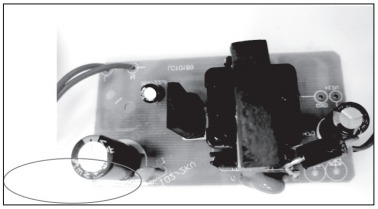

按摩器電源適配器

2.5 插頭的型式、基本參數和尺寸
該項目的符合率為 50.0%，有 5 組的樣品不符合標準的要求。不符合情況如下。
（1）距離應不小于 6.5mm.（測試值 5.83mm）。
（2）第 2 組樣品兩級插頭的主要尺寸 E 的測試值 (17.11mm) 不符合 GB1002中的圖 1 和表 1 中 E 的要求；不符合 GB1002 中 5.4 插頭插銷離邊緣的距離應不小于 6.5mm.（測試值 6.25mm）。
（3）第 4組樣品兩級插頭的主要尺寸 E 的測試值 (16.69mm) 不符合GB1002 中的圖 1 和表 1 中 E(16±0.35)mm 的要求。
（4）第 6組樣品不符合 GB1002 中 5.4 插頭插銷離邊緣的距離應不小于 6.5mm.（測試值 6.34 mm）。
（5）第 9 組樣品兩級插頭的主要尺寸 t 的測試值 (1.37mm)E 的測試值 (16.99mm) 不符合GB1002 中的圖 1 和表 1 中 t(1.50-0.1 )mm、E(16±0.35)mm的要求；不符合 GB1002 中 5.4 插頭插銷離邊緣的距離應不小于 6.5mm.（測試值 3.76 mm）。

3 不合格的危害和整改建議
3.1 不合格的危害
通過本次安全監測結果綜合分析得出：本次按摩器用電源適配器安全監測的不符合項為：標志、插頭的型式、基本參數和尺寸、泄漏電流和電氣強度（潮濕試驗）、結構、爬電距離和電氣間隙。不符合可能導致的危害有：
（1）標志是用戶掌握產品信息的重要手段，產品的規格參數，警告信息第一來源都來自標志和說明書上的信息。如果該信息出現錯誤或者缺失，會造成使用者錯誤操作，帶來人身危險。
（2）泄漏電流和電氣強度、結構（GB4706.18 中條款 22.42）、爬電距離和電氣間隙、插頭的型式、基本參數和尺寸等項目不符合，可能造成使用者直接接觸帶電部件產生觸電危險和電器發熱產生著火危險。

3.2 整改建議
針對不合格產生的原因，給出如下建議：通過本次安全監測結果綜合分析得出：本次按摩器用電源適配器安全監測不合格項目出現在標志、插頭的型式、基本參數和尺寸、泄漏電流和電氣強度（潮濕試驗）、結構、爬電距離和電氣間隙。10 組樣品中各有 8 個樣品不符合標準中結構（GB 4706.18 中條款 22.42）、爬電距離和電氣間隙的要求。
（1）標志不合格改進 ：有關企業的相關人員應熟悉理解產品標準，嚴格按標準要求進行標識。
（2）插頭的型式、基本參數和尺寸不合格改進 ：應采用符合標準要求的原材料和修改插頭生產工藝與磨具尺寸，使插頭尺寸符合標準要求。
（3）泄漏電流和電氣強度（潮濕試驗）不合格改進 ：跨接在隔離變壓器初級 - 次級兩端電路的保護阻抗（電容）應采用符合標準絕緣要求的兩個互相串聯的 Y 級電容 , 見圖 2。
（4）結構（GB4706.18 中條款 22.42）不合格改進 ：與（3）點相同。
（5）爬電距離和電氣間隙不合格改進 ：
①增大電路板上的爬電距離和電氣間隙，使之大于規定值；如果只有爬電距離不符合可其之間開一條不小于 1mm 寬的縫隙，使爬電距離大于規定值，見圖 3。
②隔離變壓器采用有擋墻的變壓器骨架，使繞組不會偏移而產生爬電距離和電氣間隙；繞組采用三重絕緣線使不同極性繞組之間或繞組與不同極性的接線端之間的爬電距離和電氣間隙符合要求。
故得出，對于按摩器用電源適配器產品來說，對于使用者的危害主要是觸電、著火危險.

4 小結
本次質量監測由于規模小，采樣覆蓋面具有局限性。在本次質量監測中，由于時間和資金原因，樣品采集均來自網絡平臺，只能基本反映當前的產品質量安全狀況。從本次的質量監測中可以看出，目前按摩器用電源適配器存在諸多問題，可能會嚴重危及人身安全。
