電場干擾原理

先看個圖

位移電流I等于電場強度E乘以遷移率m，即：

I = E×m
由于感應導體中的電場強度每處都不一樣，所以導體中位移電流大小每處都不一樣。
當帶電體的極性或電場方向改變時，被感應的導體中就會產生位移電流。所以位移電流也稱極化電流。
當導體的長度正好等于四分之一波長的整數倍時，就會產生諧振，同時會產生很強的電磁輻射。

我們再繼續：

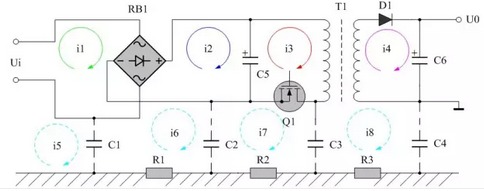

e1、e2、e3、e4
為磁場對回路感應產生的差模干擾信號。
e5、e6、e7、e8
為磁場對地回路感應產生的共模干擾信號。
共模信號的一端是線路板，另一端是大地。
共模信號的一端是線路板，另一端是大地。
線路板中的公共端不能算為接地，不要把公共端與外殼相接，除非機殼接大地，否則，公共端與外殼相接，會增大天線的有效面積，共模輻射干擾更嚴重.

哈哈，希望有異議，否則就一個人唱戲了，請看圖，

我們可以把上圖的每個回路都看成一個感應線圈，或變壓器的原次邊。當某個回路有電流時，另一個回路就會有感應電流，產生干擾，

所以有效降低干擾的就是減小每個回路的有效面積。

這樣說吧，輻射干擾主要是高頻電流回路產生的磁通竄到接收回路中產生的，
所以我的理解就是強調減小高頻電路回路與接收回路的面積，

再畫個圖看看：

式中：e1、
Φ1、S1、B1分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度； e2、
Φ2、S2、B2分別為輻射電流回路中產生的電動勢、磁通、面積、磁通密度。

在一個電源里面不可能這樣做，也就是說，我們不能等其發生了，再去處理，我們要從源頭去處理，也就是說還是一句話，減少高頻電流的有效面積，也無須增加什么屏蔽層。

小結：

dv/dt產生電場，di/dt產生磁場。磁場與差模電流有關，電場與共模電流有關在近場區，輻射源阻抗高低決定是電場占主要地位還是磁場占主要地位,磁場典型地是由電流環路產生的。這些環路由于信號線和回流線的電流方向相反可被分析為差模方式。而電場的產生需要高阻抗源，所以，各導線噪聲電流可視為同一方向，即可分析為共模方式
